1. Кран шаровой полнопроходной ВР/ВР

• Расшифровка:Внутренняя Резьба / Внутренняя Резьба.
• Внешний вид:С обеих сторон крана находится "гнездо" с внутренней резьбой.
• Применение:Устанавливается в разрыв трубопровода, который имеет наружную резьбу (штуцеры, ниппели). Это самый распространенный тип для монтажа между двумя фитингами или трубами с наружной резьбой.
• Для подключения:Прямое вкручивание в кран фитингов или труб с наружной резьбой.
• Аналог в системе обозначений:"F" (Female) / "F" (Female). Например, FF или BSPP F/F.

2. Кран шаровой полнопроходной НР/НР

• Расшифровка:Наружная Резьба / Наружная Резьба.
• Внешний вид:С обеих сторон крана находятся штуцеры с наружной резьбой.
• Применение:Предназначен для подключения к магистралям или фитингам с внутренней резьбой. Часто используется для подключения шлангов через накидные гайки или в качестве сгона.
• Для подключения:Кран вкручивается своими штуцерами в муфты, гайки или другие фитинги с внутренней резьбой.
• Аналог в системе обозначений:"M" (Male) / "M" (Male). Например, MM или BSPP M/M.

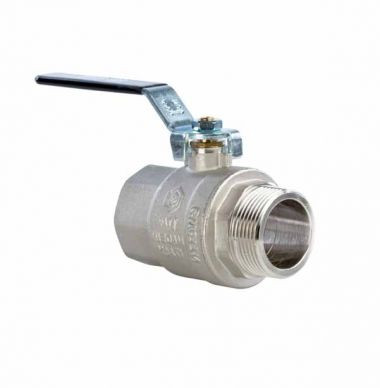

3. Кран шаровой полнопроходной ВР/НР

• Расшифровка:Внутренняя Резьба / Наружная Резьба.
• Внешний вид:С одной стороны — внутренняя резьба ("гнездо"), с другой — наружная резьба ("штуцер").
• Применение:Это переходной кран. Он используется для стыковки двух участков трубопровода с разными типами резьбы. Например, когда одна труба заканчивается наружной резьбой, а другая — внутренней.
• Для подключения:Сторона с ВР накручивается на трубу с наружной резьбой, а сторона с НР вкручивается в фитинг с внутренней резьбой.
• Аналог в системе обозначений:"F" (Female) / "M" (Male). Например, FM или BSPP F/M.

Сравнение типов шаровых кранов

Характеристика	ВР/ВР (Внутренняя/Внутренняя)	НР/НР (Наружная/Наружная)	ВР/НР (Внутренняя/Наружная)
Тип присоединения (вход/выход)	Внутренняя резьба / Внутренняя резьба	Наружная резьба / Наружная резьба	Внутренняя резьба / Наружная резьба
Внешний вид
Основное назначение	Монтаж между двумя трубами с наружной резьбой	Монтаж между двумя фитингами с внутренней резьбой	Переход с трубы с наружной резьбой на фитинг с внутренней резьбой
Аналог в системе BSPP	F / F (Female / Female)	M / M (Male / Male)	F / M (Female / Male)
Типичное применение	Установка в разрыв трубопровода между двумя фитингами с НР	Подключение к магистралям с внутренней резьбой, установка в качестве сгона	Соединение участков трубопровода с разными типами резьбы
Преимущества	Наиболее распространенный тип, простая установка	Удобен для подключения шлангов через накидные гайки	Универсальность, возможность соединения разных типов резьбы
Особенности монтажа	Прямое вкручивание в кран фитингов или труб с наружной резьбой	Вкручивание штуцеров крана в муфты или фитинги с внутренней резьбой	Сторона с ВР накручивается на НР трубы, сторона с НР вкручивается в ВР фитинги

При выборе типа крана ориентируйтесь на тип резьбы на элементах вашего трубопровода

Какой выбрать?

Выбор зависит исключительно от типа резьбы на элементах вашего трубопровода, которые вы хотите соединить этим краном.

1. Если с двух сторон трубы/фитинги с наружной резьбой→ берите ВР/ВР.
2. Если с двух сторон фитинги с внутренней резьбой→ берите НР/НР.
3. Если с одной стороны труба с наружной резьбой, а с другой — фитинг с внутренней→ берите ВР/НР.

⚠️ Важно: Всегда проверяйте не только тип резьбы (ВР/НР), но и её стандарт (например, BSPP, NPT) и размер (например, Ду32, 1 1/4").
